Onderhoud Duplicator i3 Mini

Dus ik ben begonnen met het loshalen van de eerste kap. Deze beschermd de Z-spindels en geleiders tegen troep en de gebruiker tegen het beknellen van bijvoorbeeld vingers.

Nu deze los was, ben ik gaan bekijken in welke volgorde ik wat wilde gaan doen en controleren.



Als eerst heb ik het verwarmde printbed losgeschroefd.

Dit was redelijk simpel, door de wiel-moeren onder het bed los te draaien.

Om de geleiding in de y-richting los te halen, moesten we een paar schroefjes vanaf de onderkant loshalen. En dus hebben we eerst de bodembeschermplaat losgehaald.

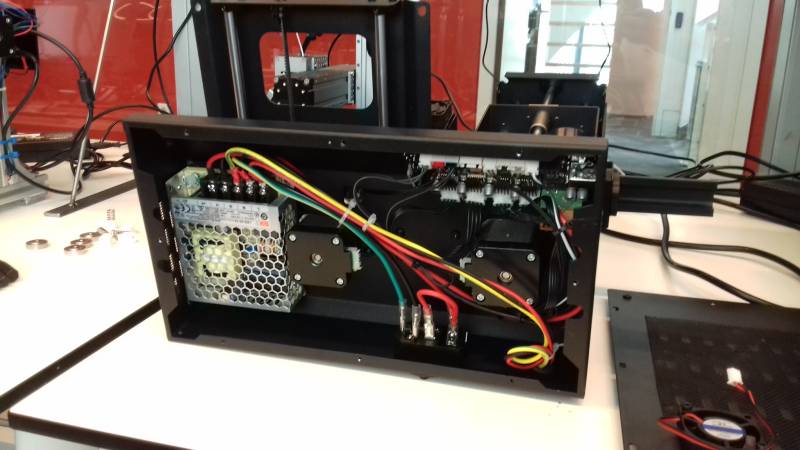

Nu kan je alle elektronica van deze 3D-printer bekijken en controleren op loszittende stekkertjes. (Er leek niets aan de hand te zijn voordat we hem gingen demonteren. Maar als je er toch heel makkelijk bij kan.)

Ineens zag ik dat er nog meer onderdelen vanaf de bovenkant losgehaald moesten worden. Dus ook de plaat waar het verwarde bed op gemonteerd zit, is losgehaald.

Hierdoor kwam ook de geleiding los en kan ik dus nog makkelijker bij de lineaire kogellagers komen.

Om de lineaire geleiding ook echt los te kunnen halen, moest ik ook de tandriem geleiding loshalen. Deze is makkelijk het bereiken via de gaten in de plaat waarop het bed gemonteerd zat.

Dit zijn die tandriemgeleiders. Deze zagen er nog goed uit en voelde ook soepel aan. dus deze zijn er ook gewoon weer terug in gemonteerd.

Om ook echt de lineaire geleiding los te kunnen maken, moest eerst het omvormings/voedingskastje van de printer worden losgehaald.

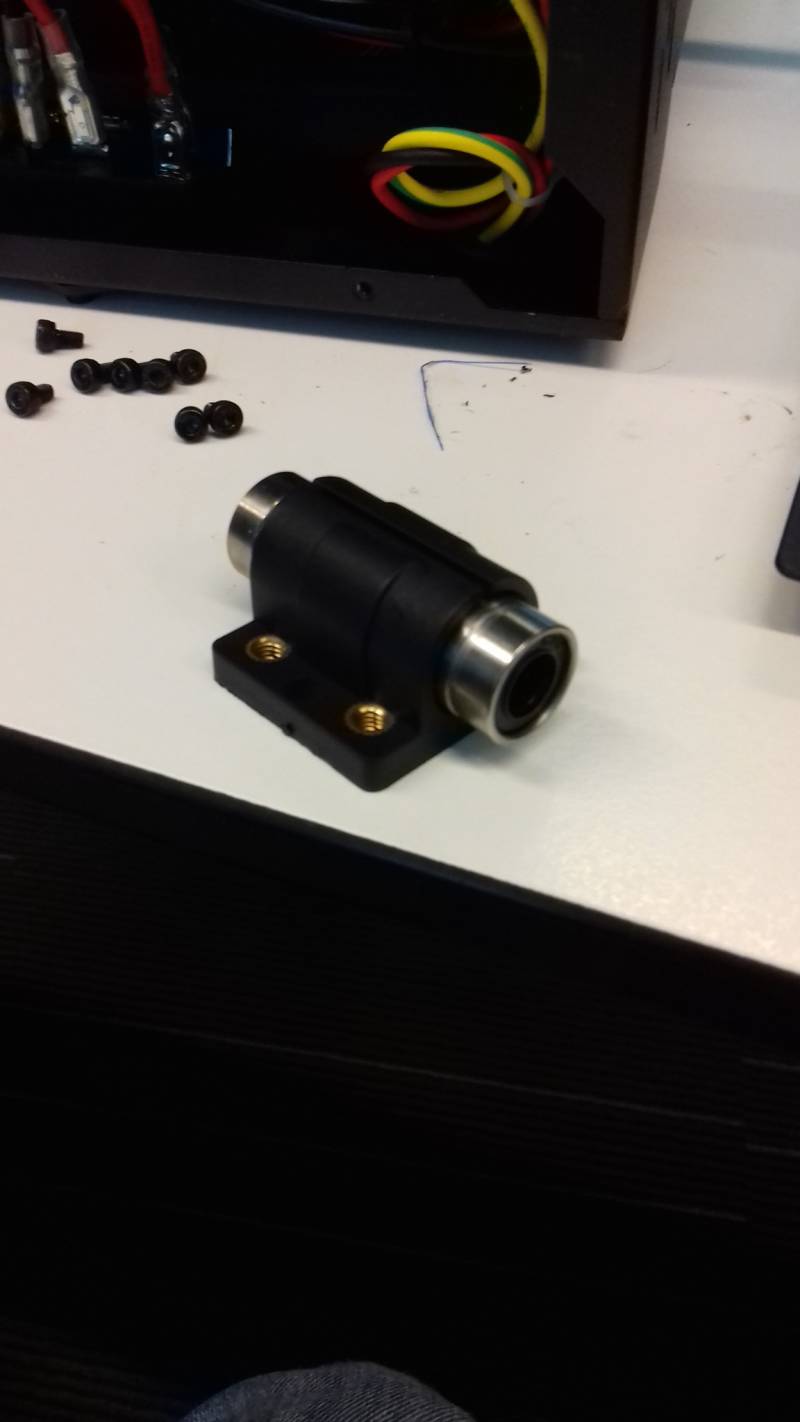

Nu konden de lineaire bal geleiders losgehaald worden en geïnspecteerd worden.



Als je op de rechter afbeelding klikt, zie je ook de balletje zitten waarover de geleiding 'rolt'.



Na inspectie zijn de lagers weer terug op hun plek gemonteerd.

Voordat alles weer terug gemonteerd wordt, is er nog een kleine aanpassing nodig.



Deze aanpassing, is het weghalen van het voedingskastje van het verwarmde printbed.

Dit gaat om het loshalen van de twee boutjes aan de achterzijde van de printer en het loshalen van de bedrading aan de stekker van de printer.

Nu kan de geleiding weer terug gemonteerd en ingevet worden.

Belangrijk is dat er niet te veel vet wordt gebruikt.

Nu kunnen we gaan werken aan de z-as geleiding.

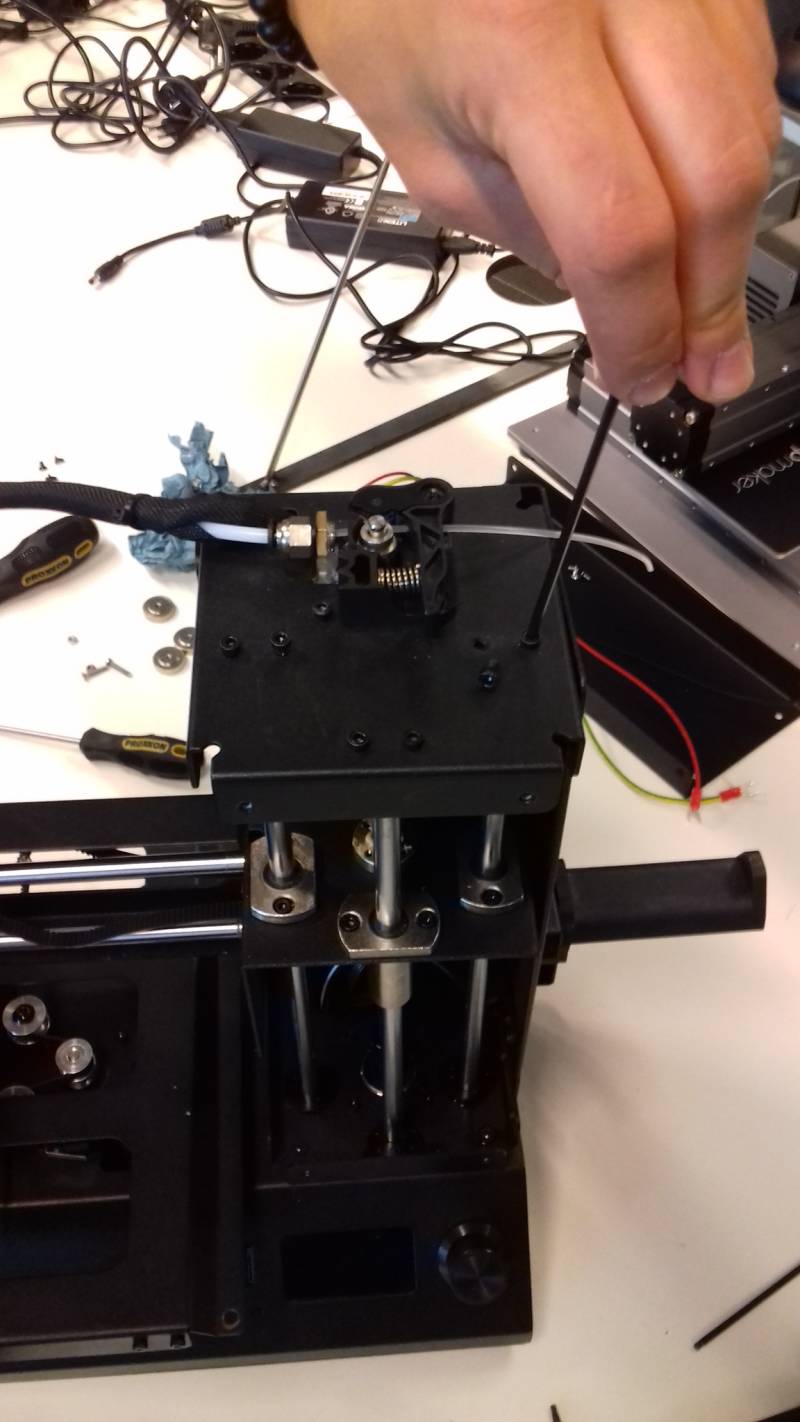

Hiervoor heb ik de bovenkant losgeschroefd.



Nu kan je de drie lineaire blok kogellagers loshalen van de plaat. En deze via de bovenkant, zo van de geleiding afschuiven voor controle. (Hier heb ik helaas geen foto van.)



Ook kan je de spindel loshalen, controleren, smeren en weer terugplaatsen.

Nu kan de z-asgeleiding weer in elkaar, en kunnen we verder met de x-as geleiding.



Net als de y-as, beweegt de x-as met de hulp van een tandriem en een pulley.

Om de printkop dus los te halen, heb ik de pulley losgehaald.

Hierdoor is de spanning van de riem af en komt de riem ook aan de andere kant makkelijk los.

Nu de geleiding loshalen via deze vier schroefjes.

En met een beetje heen een weer bewegen, komt de kop van de geleiding af en kun je de lineaire kogellagers controleren en smeren.

Nu kan alle lagers en spindels weer lekker ingevet en gecontroleerd zijn. Kan de hele printer weer in elkaar gezet worden.



Probeer of alles soepel beweegt in de richting dat het zou moeten bewegen.

Neem het vet wat te veel lijkt te zijn, af met een papiertje.



Zorg ervoor dat alles recht in elkaar wordt gezet.

En dat je geen schroefjes overhoud ;)



Nu alles weer op zijn plek lijkt te zitten, moet je alleen nog het printbed kalibreren.

Dit doe je door het bed helemaal naar beneden te draaien met de schroefjes waarmee het bed bevestigd zit.

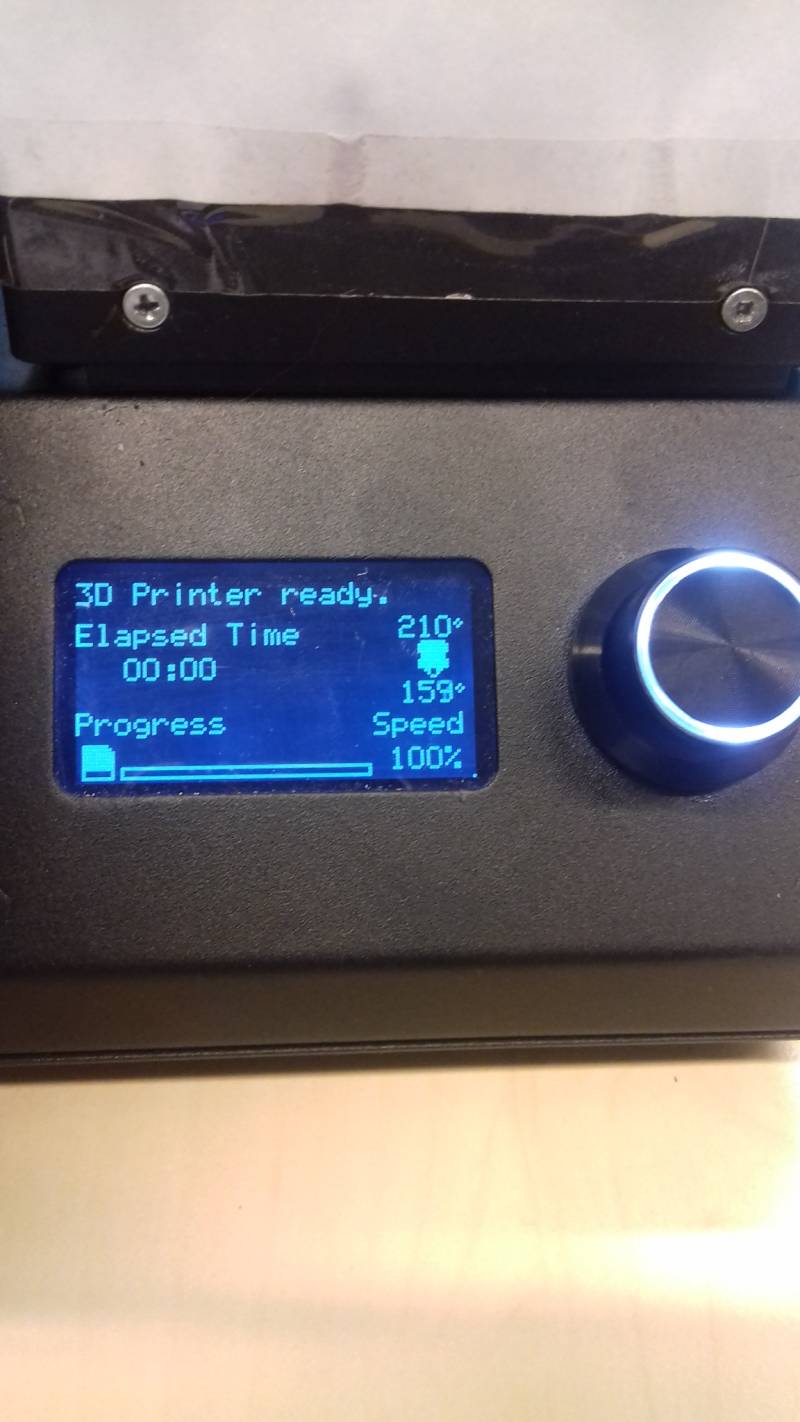

Zet nu de printer aan en ga naar het kalibratie-programma.

Nu gaat de printer naar meerdere punten op het printbed. Waarbij je steeds het bed ophoog moet draaien, totdat er alleen nog maar een papiertje onder de printkop door kan.

Dit zal je waarschijnlijk twee of drie keer moeten doen, om het hele bed goed gekalibreerd te hebben.

Nu is de printer klaar om getest te worden..



Dus om er helemaal zeker te zijn van dat de printer het gaat doen. Ga je gewoon wat printen.

Eerst laat je de kop opwarmen en doe je met de hand wat commando's geven zoals bewegen en het filament doorvoeren.

Als dit allemaal goed lijkt te gaan, kan je een definitief filament invoeren en iets gaan 3D-printen.

Het liefst print je iets wat je in de hoogte, breedte en hoogte kan opmeten. Zodat je kan controleren of de printer ook haaks is afgesteld.

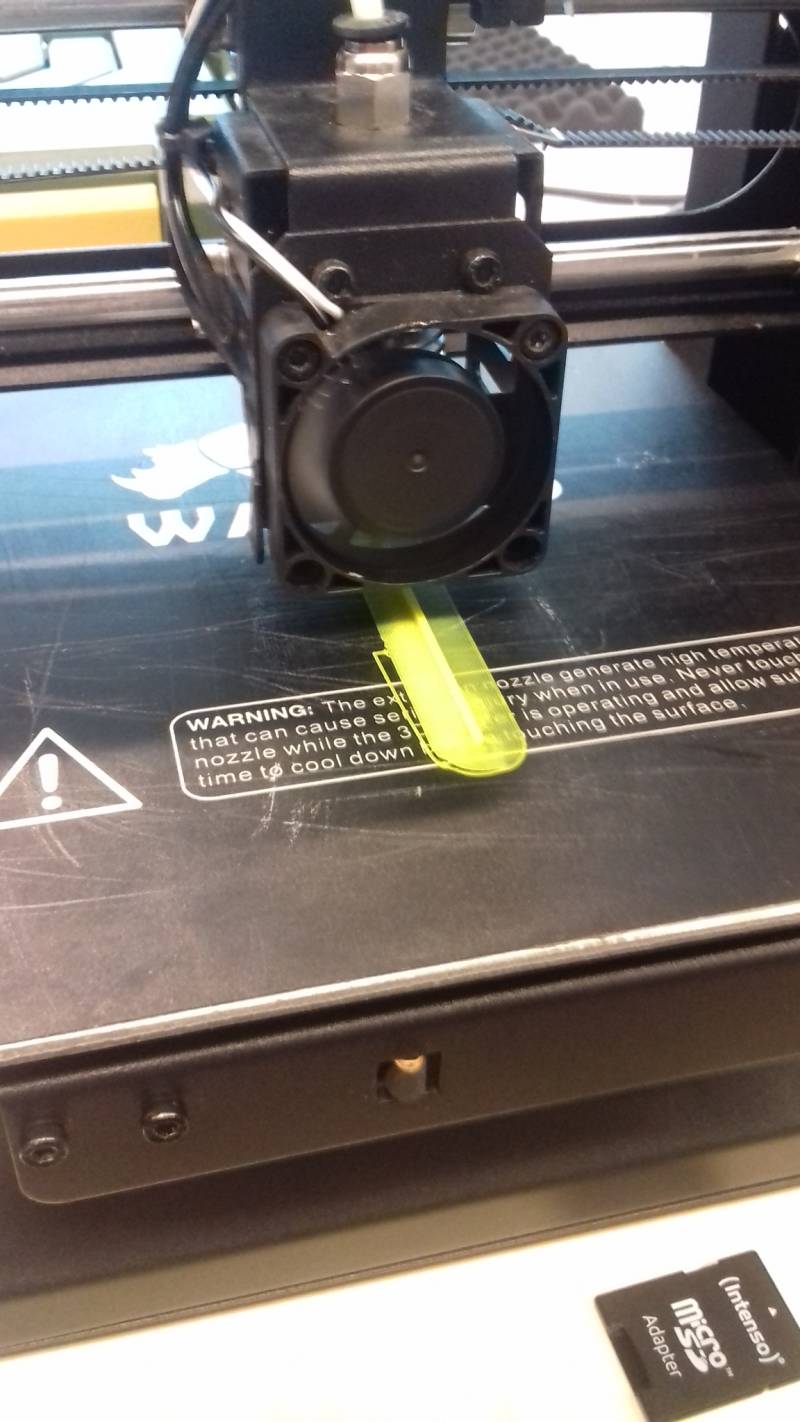

(Het voorbeeld op de foto is dus niet ideaal als eerste print.)
